CFKシリーズ自動カプセル充填機

CFK 1500 シリーズ カプセル充填機とは何ですか?

CFK-1500シリーズカプセル充填機は、国内外の先進技術を取り入れてカナンが新たに開発した全自動カプセル充填機です。この装置は、魅力的なデザイン、スムーズな操作、低騒音、操作と清掃のしやすさを特徴としています。

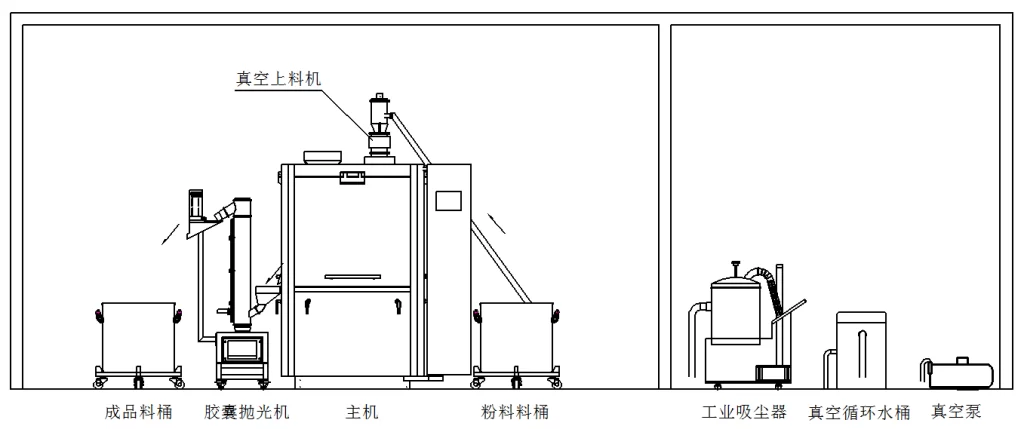

機械全体は間欠回転機構とタンピング方式を採用し、定量充填が可能です。00#から5#サイズのカプセルに粉末や顆粒を充填するのに適しています。オプションで、自動カプセルフィーダー、真空フィーダー、金属探知機、研磨機、エレベーターなどの補助装置を追加することもできます。

技術的パラメータ

特徴

• 単列11ダイ穴、10ワークステーション設計を採用
• オリジナルのダブルRU110仕切りボックスの組み合わせを採用
• 第2世代の完全密閉型ターンテーブル設計を採用
• 3次元調整機構を採用
• 高品質特殊鋼を使用した内溝付きホイールドライブの製造
• 機械式トランスミッション用内部カム
• カプセル真空位置決めサブ選択機構を採用
• 自動タイミング給油システム
• 多面調整可能なパウダー構造
• 金型の吹き込み構造
• 充填室に湿度二次除湿装置を装備

カプセル充填機はどのように機能するのか？ – 7 つのステップ

1 空カプセルの選別

原理

カプセル供給チューブの内部には、カプセルホッパーに接続された複数の円形チャネルが装備されています。チャネルの内側には、カプセルクランプタブがあります。

カプセル供給チューブが上下に往復運動すると、空のカプセルがチャネルに落ちます。供給チューブが上方に動くと、クランプ タブがカプセルを所定の位置に保持します。チューブが下方に動くと、クランプ タブ アセンブリが回転してカプセルを解放し、チャネルから落下させます。

2 空カプセルの向き

説明

カプセル フィーダー ヘッドは常にカプセル本体の中央に作用します。フィーダー ヘッドがカプセルを押すと、カプセルが回転し、カプセル本体がカプセル フィーダー コームの端に押し付けられます。次に、押圧ヘッドが下方に移動するとカプセルが反転し、カプセルがモジュールの穴に垂直に押し込まれます。

原理

• フィーダーヘッドからの力点がカプセル本体に適用されます。
• シュートの幅はカプセルキャップの外径より小さく、カプセル本体の外径より大きいため、カプセル本体に接触することなくカプセルキャップのみを挟み込みます。

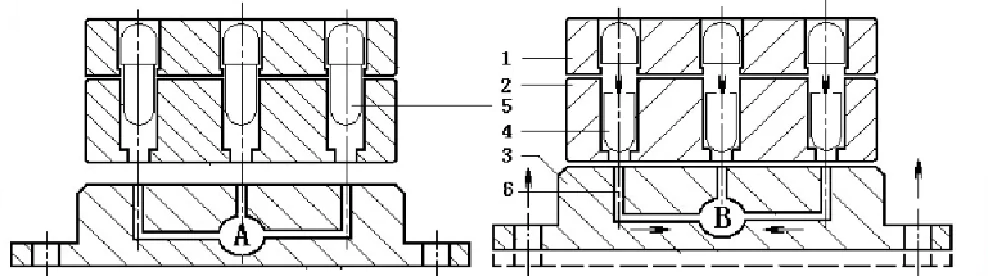

3 空カプセル本体とキャップの分離

原理

空のカプセルがモジュールの穴に入ると、真空吸引シートが上昇し、下部モジュールとしっかりと密閉します。上部モジュールと下部モジュールの小さな段付き穴の直径は、それぞれカプセルのキャップと本体の直径よりも小さくなっています。真空が作動すると、カプセル本体は下部モジュールの穴に吸い込まれ、上部モジュールの穴の段差によりカプセルのキャップが下降するのを防ぎます。これにより、カプセル本体とキャップが分離します。

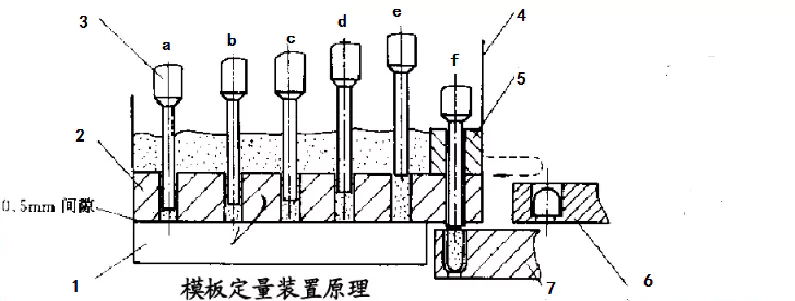

4 定量充填のためのタンピング法

原理

a ～ f の文字は、異なるグループのタンピング ピンを表します。ピンが上昇する断続的な期間中、粉末ホッパーは特定の角度で回転します。ホッパーが 1 回転すると、投与ディスクの穴にある粉末が各グループのタンピング ピンによって 1 回圧縮されます。ピンが穴から上がると、ホッパーが再び回転し、投与ディスク上の粉末が自動的に穴の残りのスペースを満たします。この充填と圧縮のプロセスは、6 回目のタンピングまで繰り返されます。6 回目のタンピングでは、ピンが粉末の柱を投与ディスクから排出し、下の空のカプセル本体に落とし、1 回の充填サイクルが完了します。

スクレーパーと投与ディスク間の相対的な動きにより、投与ディスクの表面にある余分な粉末が除去され、粉末カラムが測定要件を満たすことが保証されます。

タンピング定量法の特徴

• 正確な充填: 充填重量が 0.3g を超える場合、変動は ±3% 以内に制御されます。
• 充填される材料の量は、タンピングピンの高さを調整することによって微調整できます。

5 拒否ステーション

目的

時々、さまざまな理由により、空のカプセルがキャップから本体を分離できないことがあります。これらのカプセルには薬剤が充填されていないため、上部のモジュール穴に残ります。これらの不良カプセルが完成品に混ざるのを防ぐため、カプセル閉鎖工程の前に除去されます。

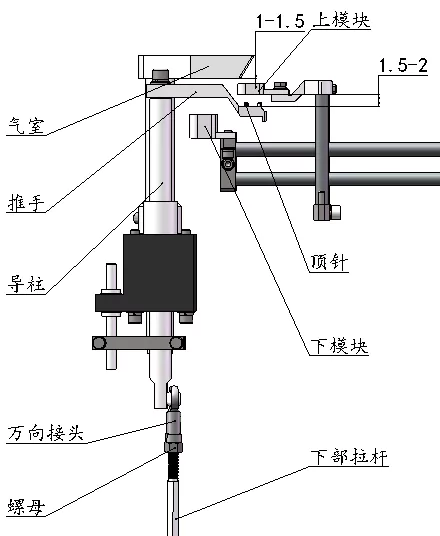

原理

上部モジュールと下部モジュールの間には往復運動するプッシャーが配置されています。プッシャーにはピンが取り付けられています。上部モジュールと下部モジュールが回転すると、プッシャーは下部の位置に留まり、ピンは上部モジュールから外れます。モジュールがこのステーションで停止すると、プッシャーが上方に移動し、プッシャーに取り付けられたピンが上部モジュールの穴に挿入されます。

• 上部モジュールの穴に適切に分離されたカプセル キャップが入っている場合、ピンの上向きの動きはキャップには影響しません。
• 穴の中にキャップが分離されていない空のカプセルが入っている場合、ピンの上向きの動きによってカプセルが上部モジュールから排出され、エアチャンバーに吸い込まれて除去されます。

6 カプセル閉鎖駅

目的

このステーションの目的は、充填されたカプセルのキャップを本体にかみ合わせてロックし、密封し、完成品が必要な基準を満たしていることを確認することです。

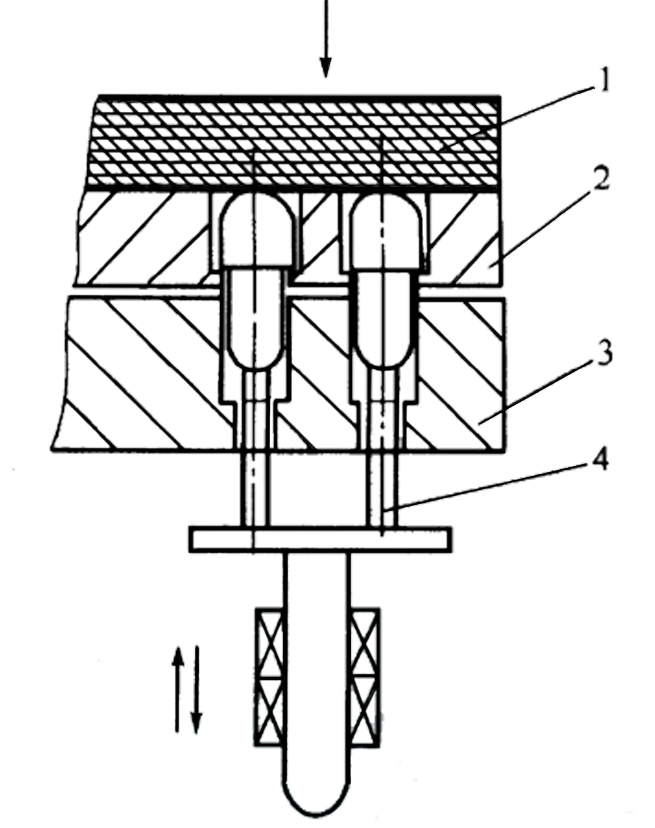

原理

上部モジュールと下部モジュールは一緒に回転してカプセル ロック ステーションに移動し、そこで軸が揃います。モジュール上部の上部ストッパーと下部の押し棒が互いに向かって動き始めます。押し棒が上昇する間に上部ストッパーがカプセル キャップを押し下げ、カプセル キャップと本体が閉じてしっかりとロックされます。

7 カプセル排出ステーション

目的

このステーションの目的は、完全に密封されロックされた完成したカプセルを排出し、回収することです。

原理

この装置の主要部品は往復運動する排出ロッドです。閉じたカプセルを載せた上部モジュールと下部モジュールが排出ステーションまで回転して停止すると、排出ロッドがカプセルをモジュールの穴から押し出します。カプセルは排出シュートに吹き込まれ、収集容器に滑り込みます。

8 清掃ステーション

目的

クリーニング ステーションは、次のサイクルに備えてモジュールをクリーニングするように設計されています。

原理

上部モジュールと下部モジュールがメイン作業プラットフォームによって駆動され、クリーニング ステーションで停止すると、クリーニング デバイスの開口部に位置合わせされます。この時点で、圧縮空気が作動し、下部モジュールのモジュール穴から粉末、破損したカプセルの破片、その他の汚染物質を吹き飛ばします。次に、モジュール穴の上部にある真空システムがこれらの汚染物質を掃除機に吸い込み、次の操作サイクルまでモジュール穴がきれいな状態を保つようにします。
