เครื่องอัดเม็ดยาแบบโรตารีซีรีส์ GZPK

หลักการทำงาน

มอเตอร์หลักของเครื่องอัดเม็ดยาจะขับเคลื่อนแท่นหมุนให้หมุนผ่านตัวควบคุมความเร็วแบบไม่มีขั้นตอนความถี่แปรผัน AC และชะลอความเร็วด้วยตัวหนอน การหมุนของแท่นหมุนจะขับเคลื่อนหัวปั๊มด้านบนและด้านล่างให้เคลื่อนที่ขึ้นและลงตามแรงของรางนำทาง เม็ดหรือผงจะถูกอัดเป็นเม็ดยาโดยการเติม อัดก่อน กด และปล่อย ในระหว่างกระบวนการอัดทั้งหมด ระบบควบคุมจะดำเนินการควบคุมน้ำหนักเม็ดยาอัตโนมัติ คัดแยกเม็ดยาที่มีข้อบกพร่องโดยอัตโนมัติ สุ่มตัวอย่างอัตโนมัติ และแสดงข้อผิดพลาดผ่านการตรวจจับ การส่ง การคำนวณ และการประมวลผลสัญญาณแรงดัน

หัวเจาะด้านบนและด้านล่างขับเคลื่อนด้วยแผ่นเจาะเพื่อเคลื่อนที่ตามเข็มนาฬิกาไปตามรางนำด้านบนและด้านล่าง เมื่อเจาะเคลื่อนไปยังส่วนการบรรจุ เจาะด้านบนจะเคลื่อนขึ้นเพื่อเลี่ยงตัวป้อนแบบบังคับ ในขณะเดียวกัน เจาะด้านล่างจะเคลื่อนลงภายใต้การกระทำของลูกเบี้ยวลง ณ จุดนี้ พื้นผิวเจาะด้านล่างจะสร้างโพรงในช่องว่างของแม่พิมพ์ตรงกลาง และอนุภาคผงจะถูกกวนเข้าไปในโพรงโดยใบพัดป้อน และจะเกิดการเติมเกินเมื่อเจาะด้านล่างผ่านจุดต่ำสุดของลูกเบี้ยวลง แผ่นเจาะจะเคลื่อนที่ต่อไป โดยจะเคลื่อนขึ้นเมื่อเจาะด้านล่างผ่านลูกเบี้ยว ผลักอนุภาคผงส่วนเกินในโพรงออกจากรูแม่พิมพ์ตรงกลางและเข้าสู่ส่วนเชิงปริมาณ พื้นผิวของลูกเบี้ยวการเติมจะอยู่ในแนวนอน และเจาะด้านล่างจะคงสถานะการเคลื่อนที่ในแนวนอน อนุภาคผงส่วนเกินบนพื้นผิวของแม่พิมพ์ตรงกลางจะถูกขูดออกด้วยเครื่องขูดเชิงปริมาณเพื่อให้แน่ใจว่าปริมาณการเติมของอนุภาคผงในแต่ละรูแม่พิมพ์ตรงกลางจะสม่ำเสมอ เพื่อป้องกันไม่ให้ผงหลุดออกจากรูแม่พิมพ์ตรงกลาง จึงได้ติดตั้งแผ่นปิดไว้ด้านหลังเครื่องขูดเชิงปริมาณ เมื่อรูแม่พิมพ์ตรงกลางเคลื่อนออกจากแผ่นปิด หัวปั๊มด้านบนจะเข้าไปในรูแม่พิมพ์ตรงกลาง เมื่อหัวปั๊มผ่านล้อพรีเพรส ให้ทำการพรีเพรส จากนั้นจึงผ่านล้อเพรสหลักเพื่อทำการอัดให้เสร็จสิ้น ในที่สุด ให้ผ่านกลไกการปลดแท็บเล็ต โดยให้หัวปั๊มด้านบนเคลื่อนขึ้นและหัวปั๊มด้านล่างดันขึ้นเพื่อดันแท็บเล็ตที่เสร็จแล้ว แท็บเล็ตจะเข้าสู่เครื่องปลดแท็บเล็ต และกระบวนการอัดทั้งหมดก็เสร็จสิ้น

คุณสมบัติ – ตอบสนองข้อกำหนด GMP

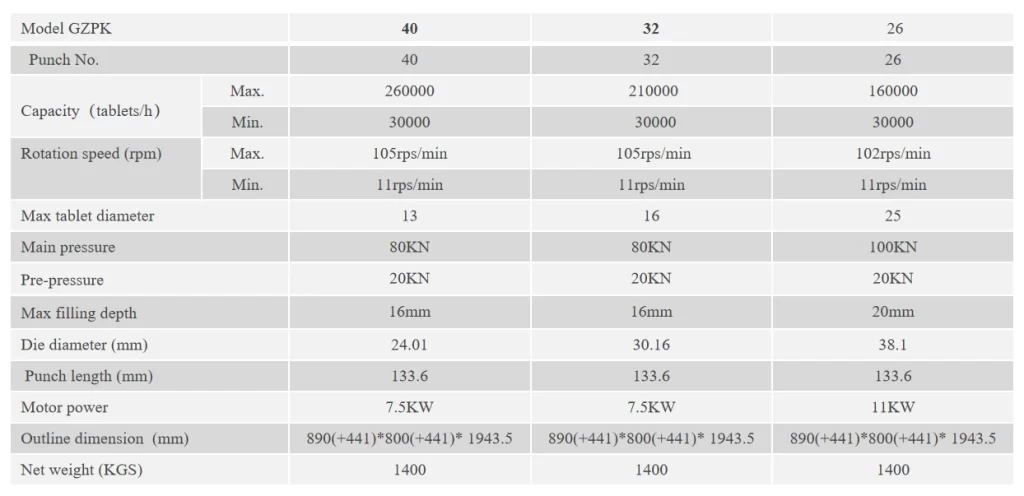

พารามิเตอร์หลัก

โครงสร้างหลัก

คำถามที่พบบ่อยเกี่ยวกับแท่นกดแท็บเล็ตแบบหมุนซีรีส์ GZPK
