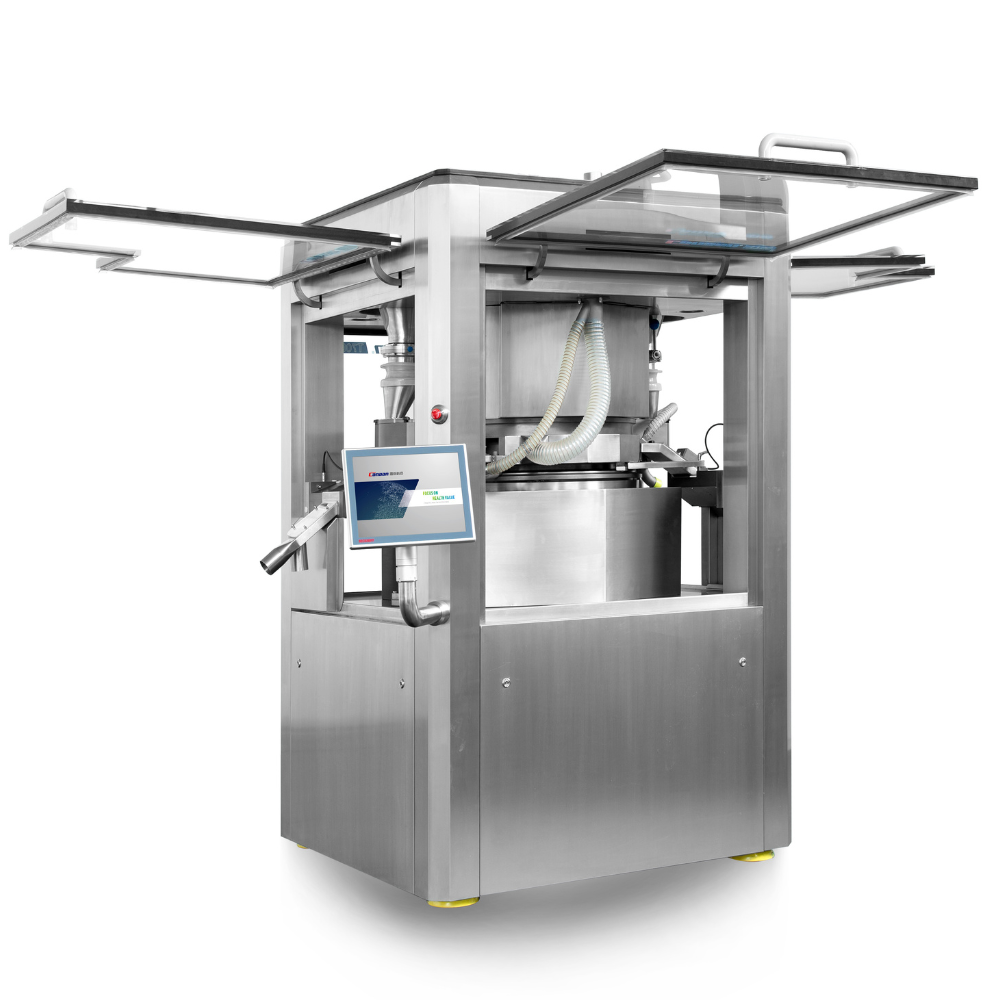

T700 ڈبل ڈسچارج ہائی اسپیڈ ٹیبلٹ پریس

کام کرنے کا اصول

• گیئر ریڈوسر ٹائمنگ بیلٹ کے ذریعے تین غیر مطابقت پذیر متغیر فریکوئنسی اسپیڈ ریگولیٹنگ موٹر کے ذریعے چلایا جاتا ہے۔
• ریڈوسر کو مرکزی محور کے ساتھ جمع کیا جاتا ہے۔ پنچ ڈائی کو انسٹال کرنے کے لیے برج کو مرکزی محور کے آخری چہرے پر جمع کیا جاتا ہے۔ مرکزی محور برج کو گھومنے کے لیے چلاتا ہے۔
• برج کے اوپری اور نچلے حصے سیگمنٹڈ گائیڈ ریل کے ساتھ طے کیے گئے ہیں۔ جب برج پنچ چلانے کے لیے گھومتا ہے، تو گائیڈ ریل پنچ کو اوپر اور نیچے کی طرف دھکیلتی/ کھینچتی ہے۔
• پاؤڈر کو ٹاپ ہاپر کے ذریعے ڈبل لیئر تھری چیمبر فیڈر میں کھلایا جاتا ہے۔ تناسب کے مطابق پاؤڈر کو نچلی پرت میں دھکیلنے کے لیے ڈسٹری بیوشن وہیل فیڈر کی اوپری تہہ پر نصب ہے۔ پاؤڈر کو نچلی تہہ کے اگلے سرے پر نصب پہیے کو فلنگ کرکے درمیانے ڈائی ہول میں دھکیل دیا جاتا ہے۔ پھر نچلے بیک اینڈ پر ڈوزنگ وہیل، زیادہ بھرے ہوئے پاؤڈر کو کھرچیں، اور فلنگ والیوم کو درست طریقے سے کنٹرول کریں۔
• مقداری گائیڈ ریل جو براہ راست مخالف فیڈر کو سروو موٹر کی ڈرائیو اور ڈیلیریشن میکانزم کے نیچے بالکل ٹھیک پوزیشن میں رکھتی ہے، اور یہ 0.01 ملی میٹر کی درستگی کے ساتھ فلنگ گہرائی کا تعین کرنے کے لیے نچلے پنچ کی پوزیشن کو کنٹرول کرتی ہے۔
• اوپری اور نچلے پنچوں کو پری کمپریشن رولر (قطر 250mm؛ زیادہ سے زیادہ 100KN) کے ذریعے دبایا جاتا ہے، اور ٹوٹی ہوئی گولیوں کو روکنے کے لیے درمیانے مولڈ ہول میں ہوا خارج کی جاتی ہے۔ نچلے پری کمپریشن رولر کی پوزیشن کو سروو کے ذریعے کنٹرول کیا جاتا ہے، جس کی درستگی 0.01 ملی میٹر تک ہوتی ہے۔
• گولیاں اس وقت بنتی ہیں جب مین کمپریشن رولر (قطر 250mm؛ زیادہ سے زیادہ 100KN) کے ذریعے اوپری اور نچلے پنچوں کو دبایا جاتا ہے، اور نچلے مین کمپریشن رولر کی پوزیشن کو سروو کے ذریعے کنٹرول کیا جاتا ہے، جس کی درستگی 0.01mm تک ہوتی ہے۔ جب گولی بنتی ہے تو دباؤ کو نچلے مین کمپریشن رولر کے نیچے نصب پریشر سینسر کے ذریعے ماپا جاتا ہے، اور ڈیٹا کو PLC کے ذریعے پروسیس کیا جاتا ہے اور انڈسٹریل پی سی میں معیاری قدر اور حد کی قیمت کے ان پٹ سے موازنہ کیا جاتا ہے تاکہ یہ معلوم کیا جا سکے کہ ٹیبلیٹ اہل ہے یا نہیں۔
• جب گولیاں ڈسچارجنگ چینل میں آتی ہیں، تو آلہ کی چھانٹ کو چھانٹنا اور مسترد کرنا اور پی ایل سی کے اشارے کے تحت کوالیفائیڈ ٹیبلٹس اور ضائع شدہ ٹیبلٹس کو ان کے متعلقہ چینل پر بھیجیں۔
• کوالیفائیڈ ٹیبلٹس چینل کو میٹل ڈیٹیکٹر اور ٹیبلٹ ڈیڈسٹر کے ساتھ منسلک کیا جا سکتا ہے۔
• جب خودکار ایڈجسٹمنٹ سوئچ آن کیا جاتا ہے، تو PLC گولی کے وزن کی اوسط قدر کی تبدیلی کے مطابق مقداری گائیڈ ریل کو خود بخود چلائے گا، بھرنے کی رقم کو ایڈجسٹ کرے گا، تاکہ گولی کا وزن ہمیشہ مقررہ قیمت کے قریب ہو۔
• خودکار چکنا کرنے والا نظام مقدار کے لحاظ سے ہر چکنا کرنے والے مقام کو تیل کی فراہمی کے لیے وقفہ کا وقت مقرر کر سکتا ہے۔
• ویکیوم ڈیوائس کو ڈسٹ کلیکٹر سے منسلک کیا جا سکتا ہے۔

خصوصیات

• لیول 3 سیفٹی سرکٹ، محفوظ آپریشن
• اعلی صحت سے متعلق مینوفیکچرنگ، قابل اعتماد آپریشن
• جلدی سے انسٹال کرنے اور جدا کرنے کے لیے ماڈیولر ڈیزائن
• اعلی کارکردگی PLC اور صنعتی کمپیوٹر کنٹرول
• گرمی برقرار رکھنے اور ریفلکس کو روکنے کے لئے دوہری کولنگ سسٹم
• سروو موٹر دباؤ اور بھرنے کی گہرائی کو ایڈجسٹ کرتی ہے۔
• جی ایم پی اور ایف ڈی اے کی ضروریات کو پورا کریں۔

فنکشن

• بدلنے والا برج
• سنگل پنچ پریشر کی نگرانی
• پنچ شروع ریلیف
• بیچ کا انتظام
• ایونٹ لاگ
• پری پریشر مانیٹرنگ*
• پنچ سختی کی نگرانی*
• انجیکشن فورس کی نگرانی*
• خراب گولیوں کا واحد مسترد*
• اچھی گولیوں کے لیے نمونے لینے*
• ڈبل فیڈنگ اور ڈبل ڈسچارجنگ
• ڈبل لیئر ٹیبلٹ پریسنگ*
